20人21天作战 我们用什么测试复印机？

测试环境与测试仪器

50年沉淀的天津复印技术研究所

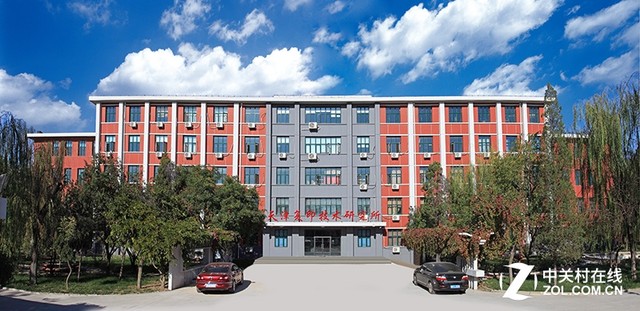

绿荫环绕的天津复印技术研究所主楼

参加本次A3彩色复印机横向评测项目的10个品牌10款参测机型：拆箱前

参加本次A3彩色复印机横向评测项目的10个品牌10款参测机型：拆箱后

    与传统的IT媒体评测不同，此次横评的测试方是国家级的评测检验机构，是遵循ISO/IEC、GB、HJ三大标准认证体系，按照标准测试就意味着每台产品测试前无论是环境状态还是测试仪器状态都要达标，以保障测试的可重复性以及结果的公正性，这也是测试周期很长的原因。本次测试用的仪器设备均按国家计量检定要求接受中国计量科学研究院等计量单位的计量，以确保仪器设备在高精度规格下保持灵敏性和可靠性。

1、性能试验室

    性能试验室执行复印和打印质量的专项测试，涉及印品的色密度、定影牢固度、色彩一致性这些直接决定彩色打印效果和阅读感受的数据。所使用测试版均按照国标制定，使用国际知名品牌或专门研制开发的仪器进行测量和分析。并且这些测试项目贯穿整个测试流程，以检验复印机在不同状态、不同环境下是否仍然能够保持稳定的文印质量。

爱色丽的便携分光光度计eXact

柯尼卡美能达自动扫描分光光度计 用于印刷级色彩测量和管理

摩擦试验机 用于测试色彩牢固度

摩擦试验机细节

  性能试验室执行复印和打印质量的专项测试，涉及印品质量、色密度、色牢固度、色彩一致性这些直接决定彩色打印效果和阅读感受的数据。所使用测试版均按照国标制定，使用包括以上仪器仪表在内的设备进行测量和分析。并且这些测试项目贯穿整个测试流程，以检验复印机在不同状态、不同环境下是否仍然能够保持稳定的文印质量。

2、环保试验室

    环保试验室采用符合国际ISO和国外先进环境标识德国蓝天使标准的专用环保试验箱将承担本次产品有害物质的采集工作，该试验箱可以一次完成臭氧、PM2.5的测试和TVOC、粉尘的采集。

1号环保试验室

2号环保试验室

3、化学分析室

    化学分析室主要对复印机、打印机、鼓粉盒、墨粉等产品排放出的有害物质成份进行分析，由分析工程师根据仪器仪表给出的数据对照HJ环境标准进行评价和判断。同时还可以进行RoHS的测试。

化学分析室

岛津EDX-LE X射线荧光分析仪 用于RoHS限制的有害元素筛选分析

安捷伦科技的气相色谱仪

    分析室安捷伦科技的原子分析检测设备，用来检测样品中都准确的包含哪些元素，这对于欧盟RoHS等要求下，明确不得检出的材料分析很有用；另外一套安捷伦的气相色谱设备通过光谱上的不同分子、原子的吸收特性进行对照，进而判断样本的各个组分。

4、噪声试验室

    按照国际标准建造的噪声试验室，两道门都有接近半米厚，目的就是试验室的背景噪声要尽量的低，以达到标准所定义的测试试验室的要求。这里将进行设备噪声有关的声学方面的检测。

噪声试验室 墙壁和天花板内表面均使用声波吸收材料

一墙之隔的噪声控制室仪表 核心仪器是噪声振动测量分析系统（左二）

5、节能试验室

    要对设备进行能耗方面的测试，首先要设备的输入电压、电流标准化。节能实验室拥有一个体积大、精度高的稳压电源，为设备提供符合标准的电压电流，由后端横河WT3000高精度功率分析仪捕捉细微的功率变化。按照国家标准GB 21521-2014换算为复印机典型能耗值，直观反映复印机产品的节能程度。

输出电流的稳压电源

横河WT3000高精度功率分析仪

6、环境试验室

   采用德国技术改造的18立方米环境试验箱可进行产品高温高湿、低温低湿环境的测试，用来模拟极端环境，进而检测这些情况下设备是否会出故障、故障率有多高，以及在极端情况下的打印质量。由于从设备进门、达到测试标准环境这个周期很长，因此仅仅这个测试就需要十天，每天只能测试一款产品。

采用德国技术将整个房间改造成的密闭环境试验箱

7、安全试验室

  安全实验室，顾名思义就是对复印机电气性能进行测量的地方，诸如电压、电流、功率、电导、绝缘等电气特性，以及在特殊情况下是否能够保障使用者的安全。

安全试验室

用于复印机电气性能测试的几款横河仪表

    今天我们呈现给各位读者的是测试当中要用到的一部分设备与试验室，完整的47项测试设计的设备要比图中展示更多，这也是为何测试需要的人员多、周期长的根本原因。关注中关村在线办公打印频道的朋友们可以期待我们在八月的完整测试报告。有这些专业设备和标准的加成，我们势必将为所有读者风险史上最严苛、最专业、最权威的办公产品测试！

扫描二维码 关注即时测试动态
