简约精致更智能 捷宇V10视频展示台评测

    【中关村在线办公打印频道原创】视频展示台是国内、外通行的一个正式名称，在中国市场，有时也被叫做实物展示台、实物演示器、实物投影仪等。它是通过CCD摄像机以光电转换技术为基础，将实物、文稿、图片、过程等信息转换为图像信号输出在投影机、监视器等显示设备上展示出来的一种演示设备。常用于教育教学培训、电视会议、讨论会等各种场合，可演示文件、幻灯片、演示课本、笔记、透明普通胶片、商品实物、零部件、三维物体、实验动作等，还可进行远距离摄像、现场书写等高级功能。今天为大家带来的是一款名为捷宇V10的视频展示台的评测，这款产品无论是纸质文件、彩色图片还是立体物件，都能轻松完成拍摄，并将拍摄的图片即时储存，不但比传统的高拍仪更高效，而且具备更多功能和用途。

简约精致更智能 捷宇V10视频展示台评测

一、外观初探：简约精致更智能

    打开这款捷宇V10视频展示台包装箱，我们会发现，除了一个适配电源器、一个USB接线、一张软件安装光盘、一张保修卡、一个遥控器、一册使用说明书之外，就是一款非常简洁小巧的视频展示台，它看起来非常简约精致。

捷宇V10视频展示台包装箱外观（正面）

捷宇V10视频展示台包装箱外观（反面）

包装箱内置产品

遥控器

   包装箱内置产品包括：捷宇V10视频展示台产品、光盘、双头USB2.0数据线、产品使用说明书、保修卡、合格证、电源适配器、遥控器、SD卡

捷宇V10视频展示台采用了常见的折叠式结构

折叠式结构

折叠式结构

暗灰色金属质感的涂装，视觉感受不错

    从结构上来讲，这款捷宇V10视频展示台采用了常见的折叠式结构，镜头可以折叠收起到直立的支杆上，支杆为工程塑料加上暗灰色金属质感的涂装，视觉感受不错，有一定的强度同时也比较轻。

整个产品看起来十分精巧

    捷宇V10视频展示台主镜头厚度达24.5mm，拉直横杆与镜头，使其保持在同一水平线上，从竖杆（支撑杆）到镜头顶部的长度约为262.5mm，从底座到横杆（支撑杆）的高度约为317.5mm，底座长度约为185mm，宽度约为110mm，厚度仅为36.5mm，所以整个产品看起来十分精巧。

500万像素的高清CMOS摄像头，可以进行自动对焦

    镜头部分使用了500万像素的高清CMOS摄像头，可以进行自动对焦。为了适应不同的光照环境，镜头还增加了十颗悬臂的白色LED补光灯，以便输出高质量的文档、照片和实物扫描件。镜头上下、左右都可随意移动。

为适应不同的光照环境，镜头增加了十颗悬臂的白色LED补光灯

    首创双臂五关节设计，360度3D旋转，广角微距都胜任。横杆与竖杆可纵向183°旋转；横杆与镜头可左右270°旋转；横杆与镜头也可上下120°旋转；竖杆与底座可前后161°旋转；竖杆与底座可水平180°旋转。

首创双臂五关节设计，360度3D旋转，广角微距都胜任

竖杆与底座可前后161°旋转；竖杆与底座可水平180°旋转

横杆与竖杆可纵向183°旋转

首创双臂五关节设计，360度3D旋转，广角微距都胜任

    在横杆的中间，是一个暗红色的红外接收器，可以接收遥控器发出的信号。

红外接收器

    在横杆的中间有一个悬臂的白色LED灯，可根据所在环境的不同随意调节明暗度，按动底座上“灯光”键，可进行三级调光。

白色LED灯

    捷宇V10视频展示台长方形底座的支撑杆可上下左右调节，底座上集成了大部分指示灯、接口和开关，分别包括整机开关、灯光、展台联机、分辨率、导航、扩大、缩小等指示开关。底座的侧缘包括SD卡槽（用来外接SD储存卡）、HDMI端口（用于连接HDMI）、VGA-IN（用于连接主机的VGA输入端口）和VGA-OUT（用于连接投影仪、显示器的VGA输出端口）端口、USB接线口、外接电源端口。

底座上集成了大部分指示灯、接口和开关

底座的侧缘

底座的侧缘

    在底座上面的一圈控制键中，按下正对着竖杆的梯形键可缩小焦距，以自动确认键为圆心，正对着的则为放大焦距键。按下灯光键，可控制主镜头LED灯和悬臂LED灯。按下加号键可扩大影像，最大可扩到10倍大小。按下分辨率键，可弹出分辨率选择框，选择切换分辨率或者退出键。按下导航，可进入主功能界面。按下减号键可缩小影像，最小缩小到1倍。长按展台联机键可切换投影内容。按下自动确认键可实现自动对焦和确认。

底座logo

整机开关

位于底座上面的一圈控制键

    底座底部则是铭牌标签和产品型号。

底座底部的铭牌标签和产品型号

底座底部的铭牌标签和产品型号

 整机看上去简约精致，很时尚！

这款便携的视频展示台重量也很轻

    整机看上去简约精致，很时尚！这款便携的视频展示台，不管是手大的男生还是手小的女生，单手手持是没有问题的。

二、捷宇V10视频展示台软件安装

    捷宇V10附带的光盘含“捷宇教学助手软件”，下面我们把光盘安装在电脑驱动中，进行安装的详解：

    点击“捷宇教学助手.exe”进行软件的安装：

捷宇教学助手安装向导

点击下一步

点击下一步

点击下一步，选择安装路径

点击下一步

创建桌面图标，点击下一步

点击“安装”

安装进行中

软件安装完成

    注：

    此软件可兼容外接显示器或投影仪设备，支持鼠标操作

    支持Windows XP/Vista/Win7/Win8等操作系统，支持无驱安装

    系统要求：

    处理器800MHz以上，512M以上内存。
    电脑配置USB2.0或外接USB2.0接口。
    Windows 2000(SP4)/2003/XP/Vista/7
    Microsoft Direct X9.0或以上版本。

三、捷宇V10视频展示台操作界面

    捷宇教学助手软件中心是捷宇视频展台产品配备的一款全能教学视频处理软件。教学助手软件既可以在采集过程中对实时画面进行注释编辑，同时将注释和画面一起存储，也可以对存储的图像进行后期处理， 是一款集采集、注释编辑、后期处理应用于一身的多功能教学助手系统。

    软件安装完以后，点击电脑右下角“设置”键，出现如下界面：

    下一步可设置文件储存路径。然后再点击“展台”键，可进入捷宇V10视频展示台操作界面，如下图所示。此界面可进行对图片的色彩、尺寸、质量等进行设置（图中红框内为参数设置键）。

捷宇展台界面

    一键切屏，可快速切换展台操作按钮可实现多种操作：扫描界面、对比界面、录像界面以及桌面界面。

    下一步点击“桌面”键，进入如下界面：

桌面界面

    点击“录像”，可进入如下界面：

录像界面

点击此按钮，录像即可开始

录像开始

    点击“对比”按钮，出现如下界面：

对比界面

    点击“扫描”按钮，出现如下界面：

扫描界面

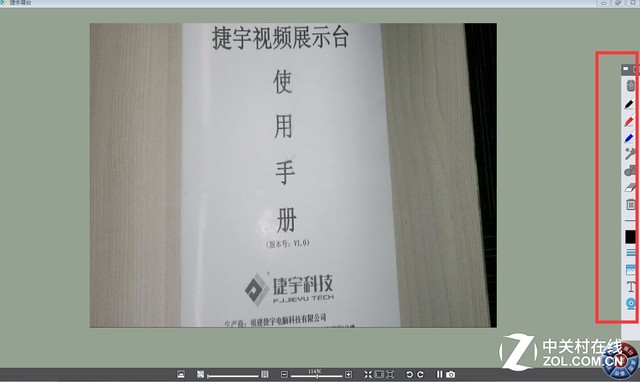

扫描界面（红框内为文档管理工具条）

文档管理界面

点击图像采集出现的界面，左侧可进行参数设置

图像采集界面

装订浏览

说明：

1区域：装订在一起的图像的预览
2区域：切换上一张或者下一张图像预览
3区域：对当前图像进行缩小、放大、实际大小、适合屏幕、适合屏宽以及全屏预览

捷宇V10软件的主窗口界面

    以上为捷宇V10软件的主窗口界面，主要包括展台、桌面、录像、对比、扫描这六大子类，用户可根据具体使用情况进行参数的设置。

四、捷宇V10视频展示台具体功能详解

产品参数：

500万像素
电子放大x10倍数码变焦
图像色彩RGB24 位真彩
对焦方式自动对焦
曝光模式自动/手动
可拍物件类型证件、文档、各类凭证、立体实物等
拍摄幅面A3、A4、A5、A6、SIM卡
图像格式JPG、TIF、PNG、BMP、PDF
图片大小彩色≤300K；黑白≤60K
图像质量无肉眼可识别的闪烁、波纹、噪点等，常规光线变化不影响图片质量
光源自然光、LED辅助光源
最高帧率30fps
音频内置麦克风
接口VGA/HDMI/USB
产品尺寸185x115x320mm
产品重量1045g
电脑接口USB2.0
二次开发接口提供完整的二次开发包及DEMO

软件功能：

支持脱离主机工作，可外接液晶显示器或投影仪显示，可接鼠标操作软件；
支持远程红外遥控操作；
支持window 2000/XP/7/Vista/win8操作系统，驱动程序可自行安装，并支持无驱使用；
支持书籍、笔记、作业本、试卷全能拍摄、录像；
实物展台功能，可快速展示教师操作过程；
支持影像的放大缩小功能，可将放大画面进行拖动查阅；
支持对比教学，可将两张对比展示，可以分别进行旋转，缩放，标注线条，图形、文字操作
支持冻结画面操作，可捕捉视频的瞬间画面
对展示的文件进行标注，可画线、输入文字、添加椭圆等形状，并支持对添加的内容进行擦除、清空的

操作

可对桌面进行画线、闪线、图形、文字的添加、擦除、清空等操作
具备文件管理功能，管理拍摄好的图片、视频，并保存至内存卡中
具备OCR文字识别功能，将图片文字识别成可编辑的文档
具备文件管理功能，管理拍摄好的图片，可将多张图片进行装订、移动、复制、批量生成PDF，发送电子电邮、打印
具备图像处理功能，可对拍摄的图像进行亮度、对比度、饱和度、校正去黑边、裁剪、水平翻转、垂直翻转、灰度、二值化、反相、浮雕、锐化等操作

    这里介绍一下捷宇V10视频展示台的主要功能：

画面漫游拖动功能，可将画面漫游拖动放大进行查阅，让学生清晰地看到画面的每一个局部细节

分屏功能，让实时的图像和存储的图像在同一个界面进行对比, 可以提高学生的理解能力

画中画功能，大窗口展示细节，小窗口保留画面在原始状态，使学生保持专注

翻转镜像功能，让画面可以得到多方位的展示，让教学展示更方便自如

冻结图像功能，可捕捉视频的瞬间图像，放大图像，让有洞察力的学生更好地看到细节

编辑注释功能实现对图像实时进行画线、文字、图形、旋转、缩放、对添加的内容进行擦除、清空等操作

文件管理功能，获取的数据可按时间、主题或重要性等来存储，实现文件有序整理储存，记录分享

OCR文字识别功能，可实现将图片文字识别成可编辑的文档，满足教学需要

图像处理功能可对图像进行亮度、对比度、饱和度、裁剪、翻转、灰度、二值化、反相、浮雕、锐化等处理

一键切屏功能可快速切换视频软件界面操作按钮，实现多种模式操作， 满足用户的不同需求

   此外，捷宇V10视频展示台还支持强大的脱机工作，脱机操作说明如下：

脱机操作主窗口

具体功能详解：

1.自动对焦：实现自动对焦
2.放大：进行图片的放大
3.缩小：进行图片的缩小
4.旋转：镜头角度翻转，每次旋转90°
5.镜像：上下、左右、上下左右翻转
6.冻结：冻结下屏幕瞬间
7.对比：选择已有照片进行图像对比
8.拍照：需插SD卡
9.录像：需插SD卡
10.预览：查看已拍照片和录像
11.画中画：选择已有图片，进行比较
12.批注：相当于白板功能
13.设置：对视频参数、辅助灯和像素灯设置

点击主界面对比，进入对比二级界面

选择对比画面，进入三级界面

具体功能详解：

1.返回：返回二级界面
2/3：向前或向后跟换参考画面
4.自动对焦
5/6：放大缩小选择的界面
7.位置转换：转换两幅图对比位置，可上下对比和左右对比
8.冻结：冻结界面

画中画界面（具体功能与对比界面类似，不再赘述）

批注界面

具体功能详解：

1.返回主界面
2.保存界面
3.清空界面批注
4.撤销上次操作
5.画笔
6.橡皮檫
7.画图工具
8.线粗细
9.颜色选择

设置操作界面

具体功能如下：

1.聚焦方式：连续和单次二选一
2.聚焦远近：近和远二选一
3.拍照画面：彩色、黑白和负片三选一
4.图像模式：文本和图像单选或不选，选完后，图像参数（亮度、对比度、饱和度、锐度、降噪和音量）会有相应的默认值，也可自行对图像参数进行调整。
5.顶灯：一级调光
6.壁灯：三级调光
7.防闪烁：50Hz/60Hz二选一
8.语种选择：中英文二选一
9.像素选择：1920*1080、1280*720、1280*1024和1023*768四选一
10.格式SD卡操作和恢复默认参数：参数修改后，要先保存，再退出

五、捷宇V10视频展示台扫描效果

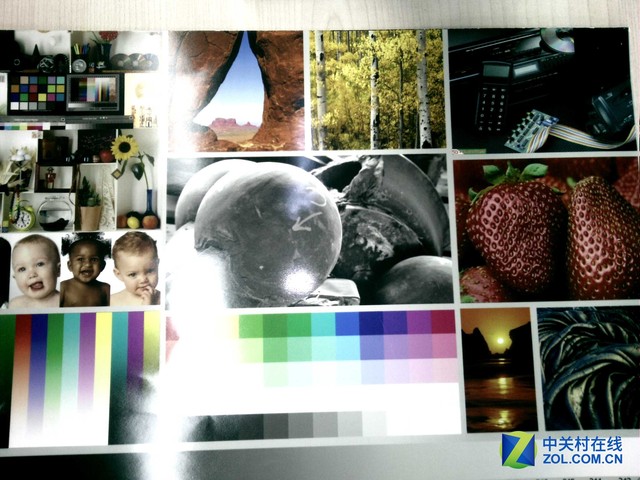

    以下图片由捷宇V10视频展示台扫描后得到的效果（分辨率为2592*1944的扫描效果），从图中可见，扫描效果非常不错：

分辨率为2592*1944的录像（截图）

分辨率为2592*1944的录像（截图）

分辨率为2592*1944的录像（截图）

    这款产品具备OCR文字识别功能，可实现将图片文字识别成可编辑的文档，满足教学需要。下面重点测试一下捷宇V10视频展示台的OCR功能。

   首先，我们来截取一段文字，如下图：

截取的视频

OCR文字识别后的效果

    可见，这款这款产品在OCR文字识别方面的性能总体上还是不错的，准确度可达90%以上。

六、捷宇V10与某视频展台拍摄对比

    捷宇V10视频展台采用CMOS成像原理和高清500万像素自动对焦摄像头；某视频展台采用CMOS成像原理（光学变焦）和高清500万像素自动对焦摄像头。将二者的拍摄效果对比如下：

    捷宇V10拍摄的A4幅面的效果图，从圈中可见，捷宇V10的清晰度超出实际像素500万。

    某视频展台拍摄的A4幅面的效果图，从圈中可见，其实际的像素为300-400万。

    还有更多对比，如下图：

    对比分析：在各个方面，一台某视频展台可购买三到四台捷宇V10；在A4幅面的扫描方面，捷宇V10的清晰度显然优于某视频展台；在便捷性方面，捷宇V10优于某视频展台；大于50倍放大后，某视频展台优于捷宇V10，但是放大到50倍后，已无真正使用意义。总体来讲，这款捷宇V10视频展台与同类产品相比性能比较卓越。

七、捷宇V10视频展台应用方案概述

    纸张，自其诞生之日起，就成为信息记载的主要媒体。即使在高度数字化今天，这种情况也并没有得到根本改变。据统计，约95％的信息量仍存在于纸张上。然而，传统的纸张媒体信息存在着诸如保管困难、不便于共享、不便于查阅、无安全备份等等诸多管理上的困扰，无法满足Internet 时代高速、高效的工作要求。

捷宇高拍仪充分满足Internet 时代高速、高效的工作要求

    捷宇高拍仪文件拍摄仪集成了高速文档拍摄技术、OCR光学智能识别技术、自动目录存储技术、工作流技术和INTERNET技术等当今最热门的科技，迅速、准确地将大量有价值的纸张信息数字化，并有效的存储起来，方便用户进行有效的查询与应用。大大推动用户信息化的进程。

    捷宇高拍仪文件拍摄仪可以完全取代传统平板扫描仪，除了在各项性能指标上优于传统扫描仪之外，更具备了体积小、无机械损耗、不用外接电源等传统扫描仪无法实现的优点，为日常办公与生活中纸质文件的电子化存档提供了更好的选择！

    捷宇高拍仪文件拍摄仪提高了客户服务质量,可以及时访问文档的信息；提高了工作效率，工作人员可以把精力放在工作上而不需要等待传统扫描仪耗费的大量扫描时间；加快了工作流程周期，消除了工作流程各步骤之间的时间延迟；提高了效益，更高的工作流程速度可以转化成对商业机会的更快的响应时间；加强了对文档的控制能力，实现了更佳的文档电子化化水平，减少了文档遗失或损坏的风险；减少或取消了占用空间，减少或取消了存储设备和机柜、缩微胶片和缩微胶卷的占用空间。

    目前捷宇高拍仪应用十分广泛，在银行和金融机构，捷宇高拍仪用于客户开户签名资料、贷款和抵押文件、信用卡申请表单等纸质文件的电子化存档。在保险公司，捷宇高拍仪用于签单、保单、索赔单等文件的电子化存档。在公检法机关，捷宇高拍仪用于户籍、车辆资料、出入境资料、案件卷宗等资料的影像存档。在工商、税务机构，捷宇高拍仪用于企业注册、变更、注销、年检资料，税务申报表等文档的影像录入存档。在教育部门，捷宇高拍仪用于学生报名表、考试试卷、教师备课等纸质文件的影像存档。在集团公司，捷宇高拍仪用于质保注册、服务文档记录、工程图纸、帐户支付、材料数据表等纸质文件的影像存档。在政府部门，捷宇高拍仪用于重大事件记录文档电子化、选举和选民登记、投诉管理、标准计划等纸质文件的影像存档。在国土资源局，捷宇高拍仪鱼鱼国土资源资料、图纸图片的影像存档。

    评测总结：

    捷宇V10是一款通过CMOS技术为基础，将实物、文稿、图片、过程等信息转换为图像信号输出在投影机等显示设备上的演示设备。它可以把各种模型、文稿等实物，通过视频摄像头清晰、逼真地显示在屏幕上。被广泛应用于教育教学培训、电视会议、医疗行业、公检法系统、讨论会等各种场合，具有可演示文件、幻灯片、商品、零部件、三维物体等多种功能。总体来说这是一款性能不错的产品。相信在教育、金融、广告、医疗等行业和政府机构中它会起到理想的应用效果。
